Wie man Drohnendaten in Edge verarbeitet. – Smart Construction Edge

Problem

Wie beende ich den Flug?

Antwort

Bitte beachten Sie die nachstehenden Erklärungen.

Erläuterung

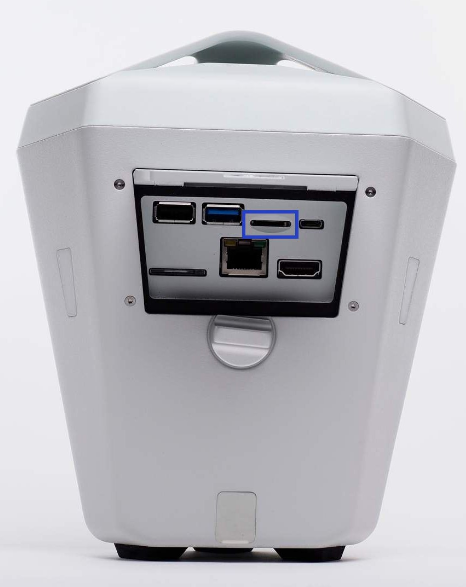

1. Stecken Sie die SD-Karte aus der Drohnensteuerung in den SC Edge.

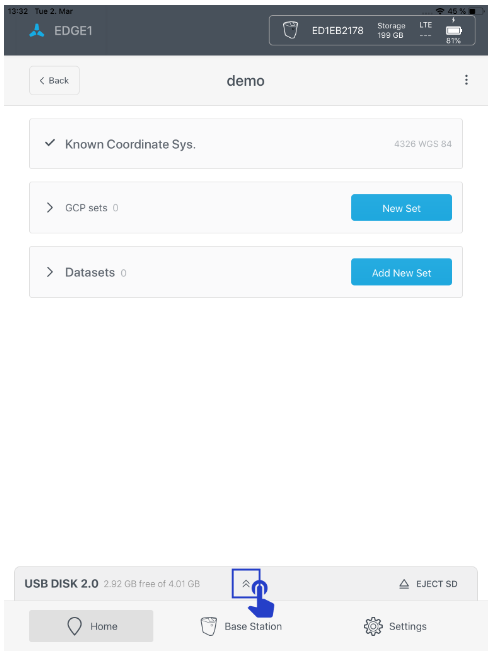

2. Wischen Sie, um die eingelegte SD-Karte/den USB-Stick mit den Drohnenbildern zu öffnen.

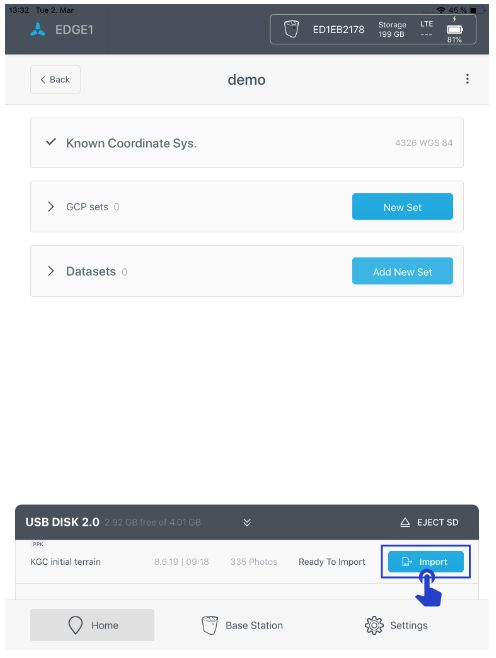

3. Wählen Sie "Import".

4. Warten Sie den Import ab.

5. Wählen Sie 'Process'.

Wenn eine Mission mehrere Flüge enthält,
müssen Sie sie alle auswählen und beim Import zusammenführen.

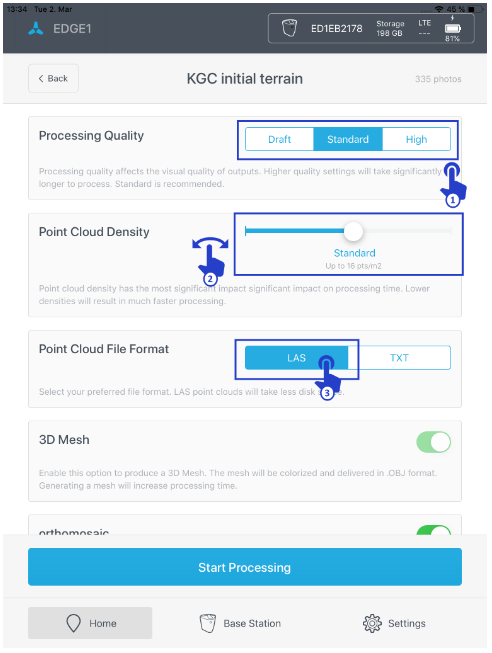

6. Ändern Sie die Einstellungen, falls erforderlich.

1. Ändern Sie die 'Processing Quality'.
2. Ändern Sie 'Point Cloud Density'.
3. Wählen Sie immer 'LAS' als 'Point Cloud File Format'
(obligatorisch für SC Services Upload).

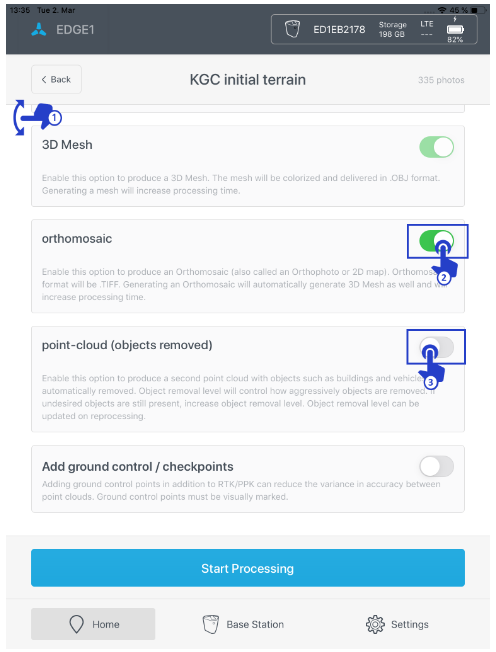

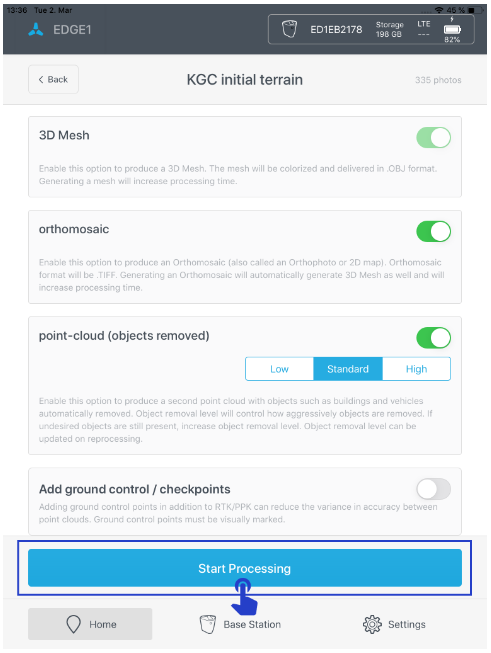

7. Wischen Sie nach unten und ändern Sie den Rest der Einstellungen.

1. Wischen Sie nach unten
2. "Orthomosaik" = ein (falls erforderlich)
3. "point-cloud (object removed)" = ein (Standard)

8. Wählen Sie 'Start Processing'.

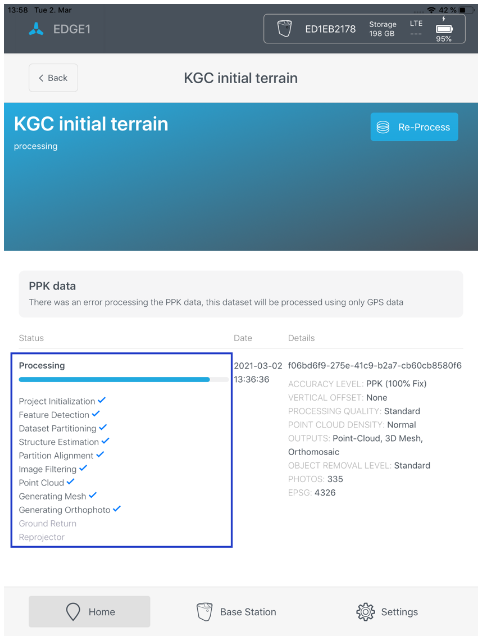

9. Ihre Daten werden nun verarbeitet.

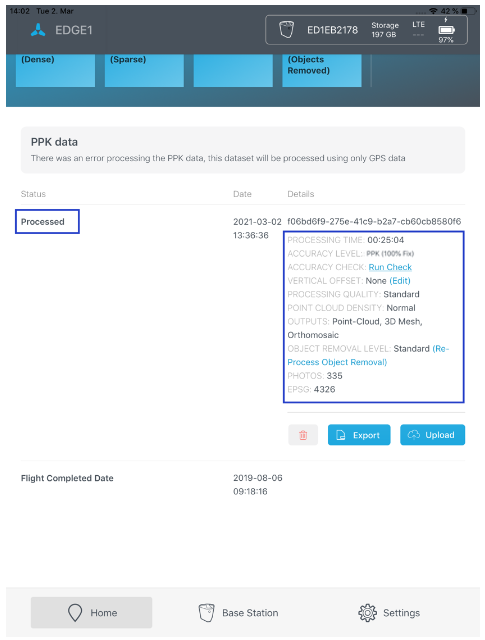

10. Die Verarbeitung ist abgeschlossen.

Was bedeuten 'Genauigkeitsniveau', 'Genauigkeitsüberprüfung' und 'Vertikaler Offset'?

ACCURACY LEVEL' empfohlen = PPK 100%.
Wenn irgendetwas den SC Edge beim Empfang von Satelliteninformationen während der Aufzeichnung behindert (Gebäude, Fahrzeuge oder vorbeifahrende Personen...), sinkt der Prozentsatz, da Daten fehlen, die zur Korrektur der Drohnenbilder benötigt werden.

ACCURACY CHECK' ist das Werkzeug zur anfänglichen Berechnung des erforderlichen Offsets

VERTICAL OFFSET" zeigt Ihnen den angenommenen Offset an und ermöglicht die Bearbeitung (ohne Neuberechnung). Sie können es mit 'checkpoints.csv' ausführen und den durchschnittlichen Versatz ermitteln (ein Beispiel für das csv-Format finden Sie im Referenzabschnitt).

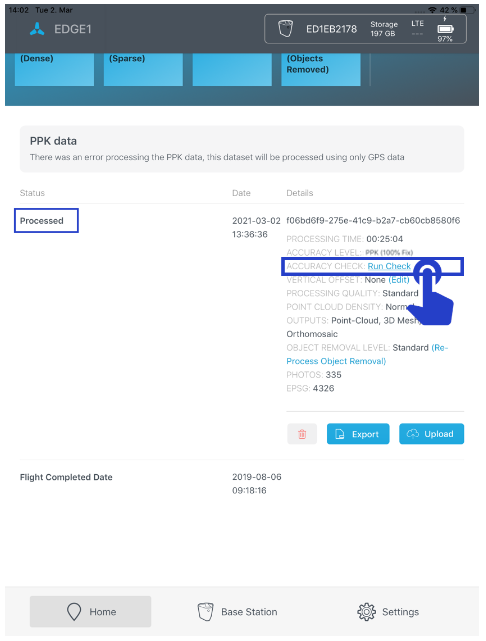

11. Nach der Verarbeitung müssen Sie noch eine "Genauigkeitsprüfung" der Ausgabe durchführen.
Wählen Sie 'Run Check'.

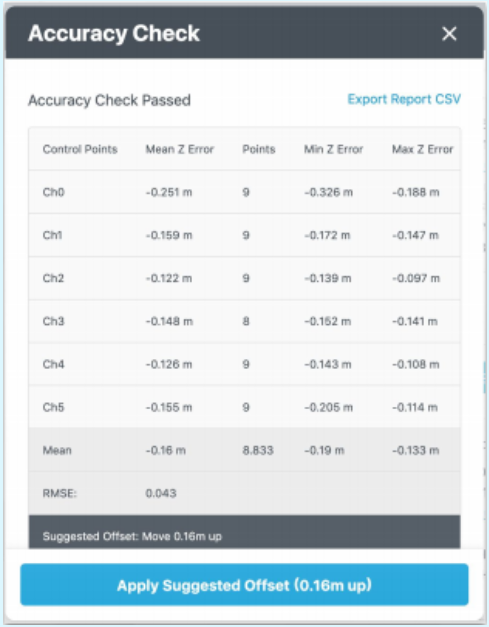

Genauigkeitsüberprüfung

Wählen Sie "Apply Suggested Offset", wenn Sie den Offset-Wert akzeptieren.
Bestätigen Sie, dass Sie die richtigen "OUTPUTS" hochgeladen haben.

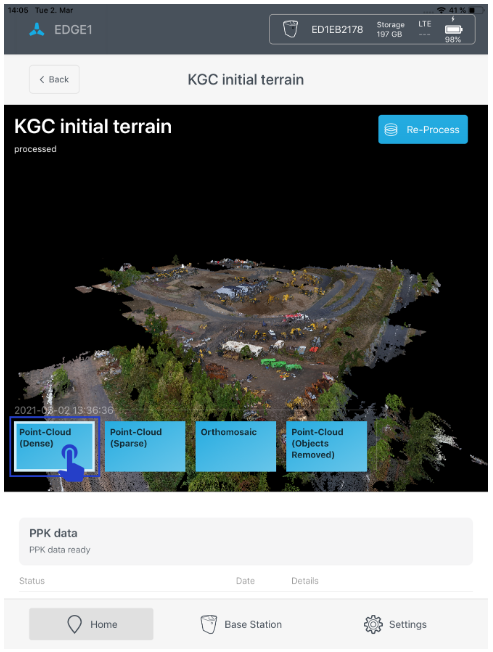

12. Sie können nun das Ergebnis in verschiedenen Ansichten sehen, indem Sie auf die blauen Schaltflächen klicken.
Zum Beispiel die "Point-Cloud (Dense)":
