Problem

Wie startet man einen Post Processing Kinematic (PPK) Flug?

Antwort

Bitte beachten Sie die nachstehenden Erklärungen.

Erläuterung

Wenn Sie PPK verwenden möchten, benötigen Sie immer einen Referenzpunkt auf der Baustelle.

Übersicht PPK-Eigenschaften:

SC Edge protokolliert GNSS-Korrekturen während der gesamten Flugdauer.
SC Edge muss auf der Baustelle eingerichtet werden.
Sie benötigen einen externen bekannten Punkt ODER verwenden Sie den RTK-Empfänger im SC Edge, um ihn zu lokalisieren und diesen als bekannten Punkt für die Aufzeichnung der Korrekturdaten zu verwenden.

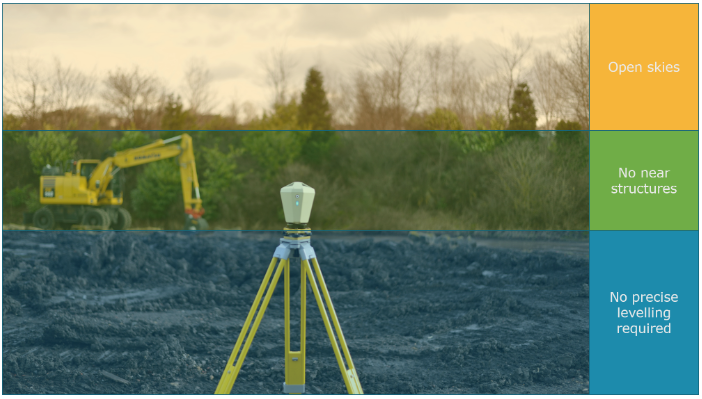

Es ist wichtig, dass der "bekannte Punkt" ein GNSS-freundlicher Ort ist, damit das Signal nicht unterbrochen wird.

Sie können GNSS-Korrekturdaten auf zwei Arten aufzeichnen. Sie können verwenden...

1. PPK-Lokalisierung auf einen bekannten Punkt zur Lokalisierung wie einen Vermessungsnagel oder die Daten eines GNSS-Rovers

Wenn Sie die Lokalisierung an einem bekannten Punkt verwenden, gibt es zwei Möglichkeiten.
Sie können:

A. das Stativ über einem Vermessungsnagel zentrieren,
B. oder die Koordinaten mit einem GNSS-Rover abrufen.

In beiden Fällen geben Sie diese Koordinaten in den SC Edge ein.

Option A: Zentrierung über einen Vermessungsnagel

1. Stellen Sie das Vermessungsstativ auf einen bekannten Punkt: einen Vermessungsnagel oder eine andere Markierung.

2. Verwenden Sie einen Dreifuß mit optischem Lot.

Dreifuß mit optischem Lot
Ein Dreifuß ist eine Befestigungsplatte, mit der ein Vermessungsinstrument an einem Stativ befestigt wird, z. B. ein Theodolit, eine Totalstation, eine GNSS-Antenne oder ein Ziel. Ein Dreifuß ermöglicht es, das Vermessungsinstrument wiederholt in der gleichen Position über einem Vermessungspunkt mit mm-Genauigkeit zu platzieren, indem eine Verriegelung gelöst und wieder angezogen wird, um die Instrumentenbasis in einer horizontalen Ebene einzustellen.

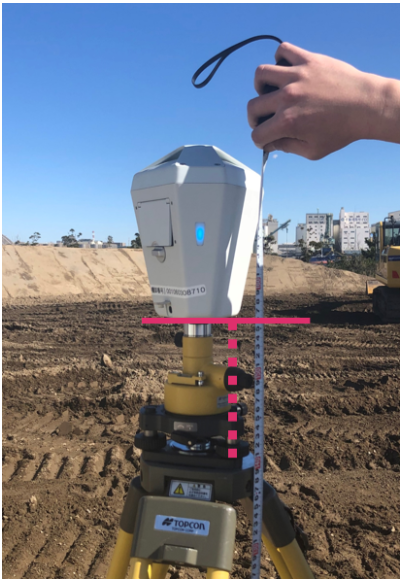

3. Addieren Sie den Abstand zwischen dem Vermessungsnagel und der Basis des SC Edge, um die ‘Pole height’ zu bestimmen.

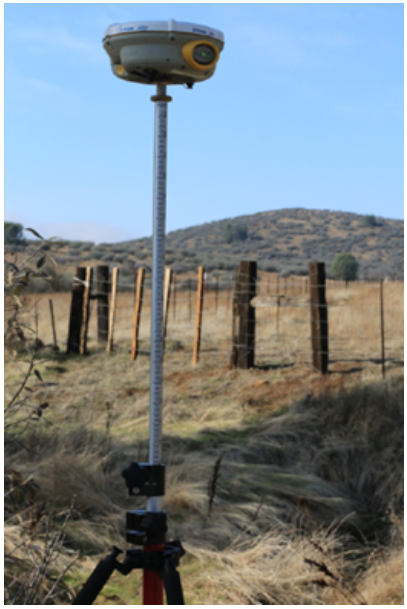

Option B: Abrufen von Koordinaten mit einem GNSS-Rover

1. Setzen Sie den Rover auf den Dreifuß.

2. Messen Sie die Koordinaten des Schraubadapters, an dem Sie den SC Edge platzieren wollen.

3. Geben Sie die Koordinaten in die SC Edge-Schnittstelle ein.

TIPP
Stellen Sie sicher, dass Sie Längen- und Breitengrad in WGS84-Koordinaten mit ellipsoidischer Höhe verwenden.

4. Setzen Sie den SC Edge auf genau die gleiche Schraube, so dass die Höhe mit der Basis des SC Edge übereinstimmt.

Geben Sie die Koordinaten in den SC Edge ein.

Nachdem wir nun das Vermessungsstativ über einem bekannten Punkt platziert oder die Koordinaten mit einem GNSS-Rover ermittelt haben, müssen wir diese Koordinaten in den SC Edge eingeben.

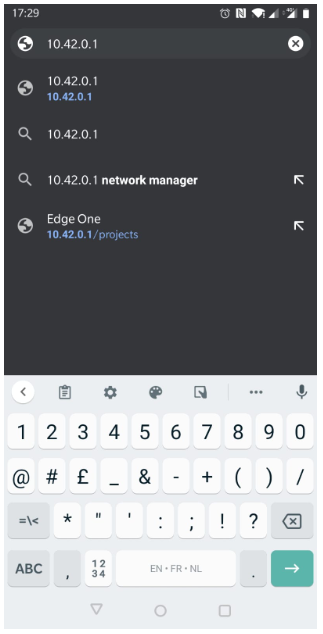

1. Starten Sie die Edge1-App (Apple) oder geben Sie den IP-Code 10.42.0.1 im Browser ein (Android).

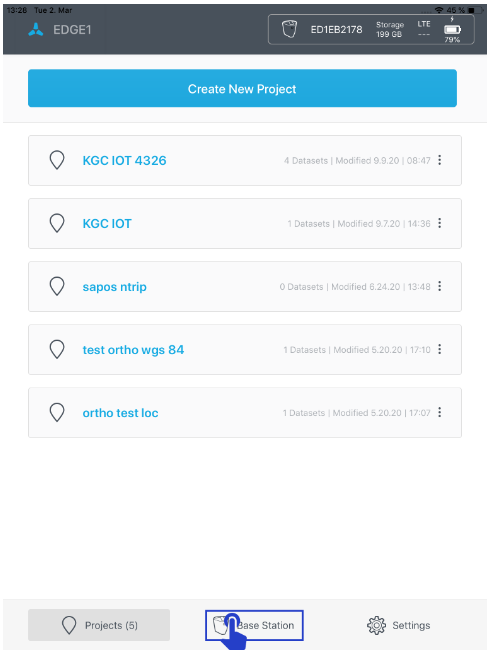

2. Wählen Sie ‘Base Station’.

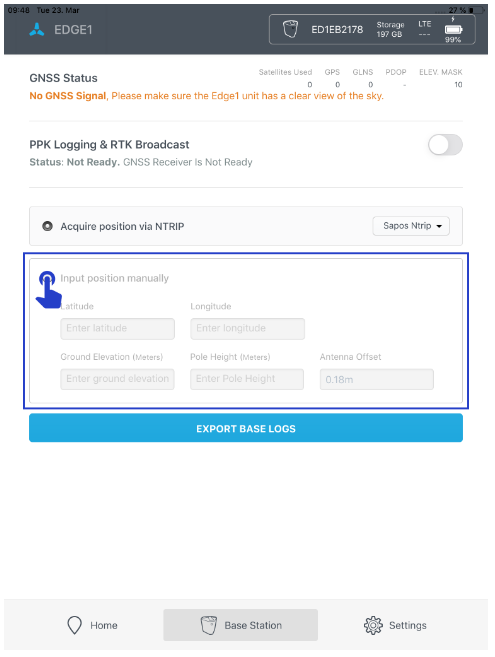

3. Wählen Sie ‘Input position manually’.

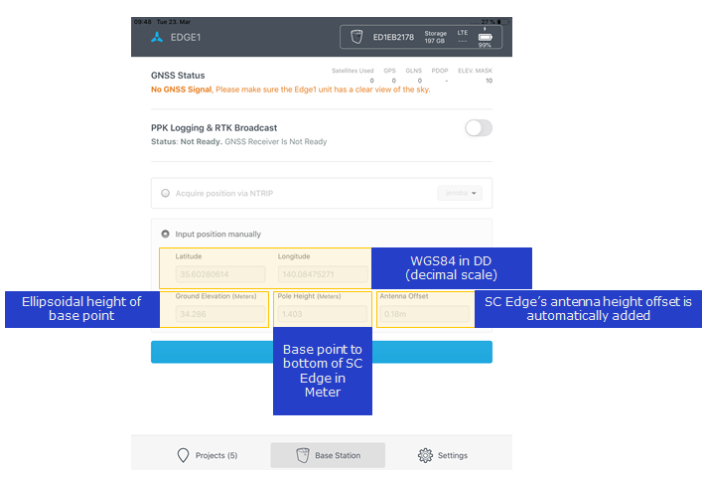

4. Geben Sie die verschiedenen Koordinaten und Informationen ein.

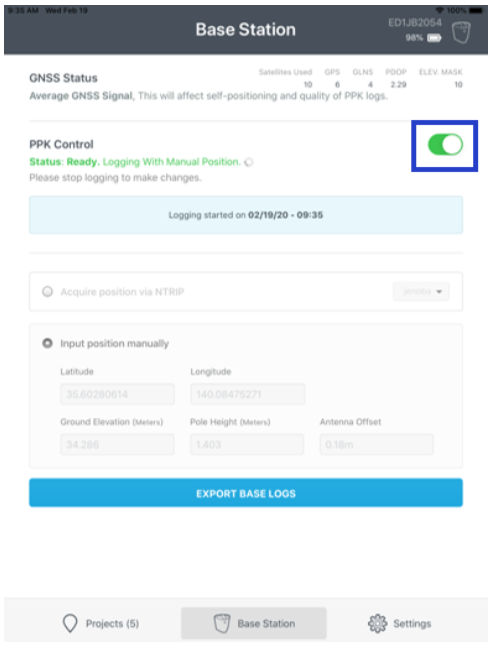

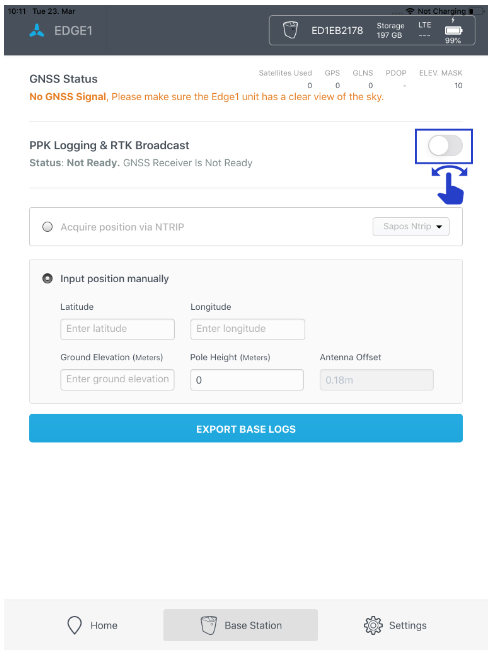

5. Schalten Sie die PPK-Protokollierung ein.

6. Sie protokollieren jetzt Ihre GNSS-Korrekturdaten!

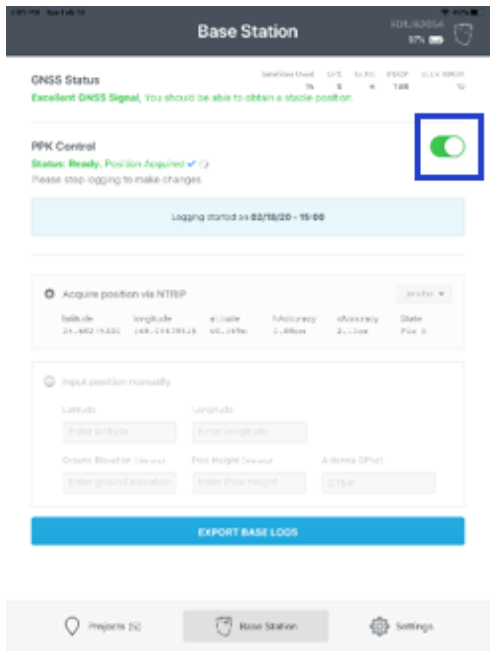

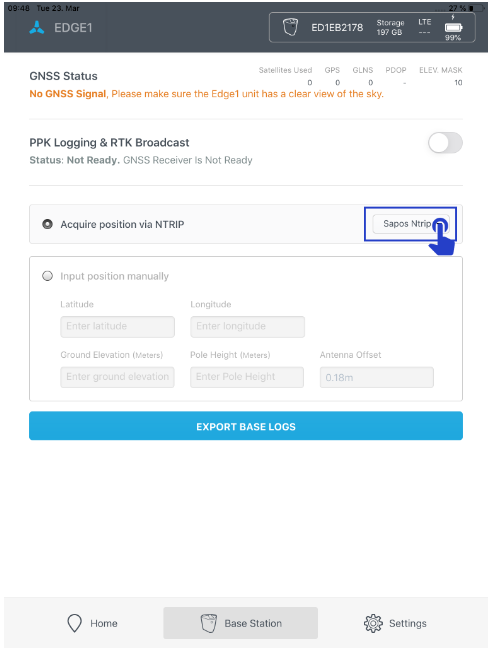

2. PPK-Lokalisierung mit dem internen Netzwerk-RTK-Empfänger des SC Edge

Moment... Haben wir uns nicht gerade für einen PPK-Flug entschieden? Warum noch RTK als Möglichkeit, den SC Edge als bekannten Referenzpunkt zu lokalisieren?

... Die Internetverbindung ist sehr lückenhaft: Sie befinden sich an einem abgelegenen Ort, in der Nähe gibt es viele Bäume oder Strukturen,... und Sie können sehen, wie Ihre Internetverbindung (4G) auf Ihrem Telefon ein- und ausschaltet... In diesem Fall ist es sicherer, Ihre RTK-Aufzeichnung auf einem festen Objekt (dem SC Edge) zu haben als auf einem sich bewegenden Objekt (Drohnen-Controller), das die Verbindung verlieren könnte.

Für diese Option benötigen Sie...

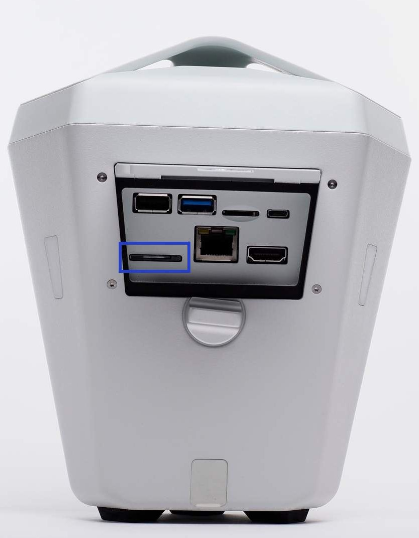

Eine RTK-SIM-Karte zum Einlegen in den SC Edge
Ein funktionsfähiges RTK-Konto bei Ihrem lokalen GNSS/NTRIP-Anbieter: je nach Standort kann dies ein kostenloses oder ein kostenpflichtiges Abonnement sein.

1. Setzen Sie die RTK-SIM-Karte in den SC Edge ein.
